电磁超声无损检测技术

2021-05-04 14:41:55
云上高博会 https://heec.cahe.edu.cn
所属领域:
其它领域
项目成果/简介:

【成果简介】电磁超声无损检测技术作为一种新兴检测技术,利用电磁耦合方式激励和接收超声波,具备非接触、无需声耦合剂、以及容易激发各种类型超声波的特点,能够适应高温、高速、在线等恶劣环境。项目团队建立电磁超声换能器多物理场耦合模型,提出考虑热场和外电路约束的电磁超声换能器多物理场-电路耦合建模方法,实现对电磁超声换能器各个物理场和等效电路模型的仿真计算,定量分析电磁超声换能器各项性能指标,建模精度优于90%。提出电磁超声脉冲压缩信噪比提升方法,通过相位和频率调制改变激励信号,分别在时间域、空间域和时空结合域采用脉冲压缩技术,电磁超声信号信噪比提升了20dB以上。

【技术指标】 电磁超声换能器多物理场耦合建模精度>90%;功率放大电路输出电压峰峰值最高2500V,输出电流峰值200A以上,工作频率覆盖8kHz~10MHz;电磁超声信号信噪比>16dB;电磁超声换能器最高工作温度1200℃;螺栓轴力测量精度<±5;腐蚀厚度测量精度0.001mm。

【典型应用】电磁超声无损检测采用电磁超声换能器结合物联网技术,在中特检、地方特检院、中石油、中石化等10余家单位获得广泛应用,解决了高温易燃易爆管道、高压容器在线腐蚀厚度检测难题,对管道剩余寿命进行预测,能够帮助企业对腐蚀速率进行监测,提高了设备的质量和可靠性。

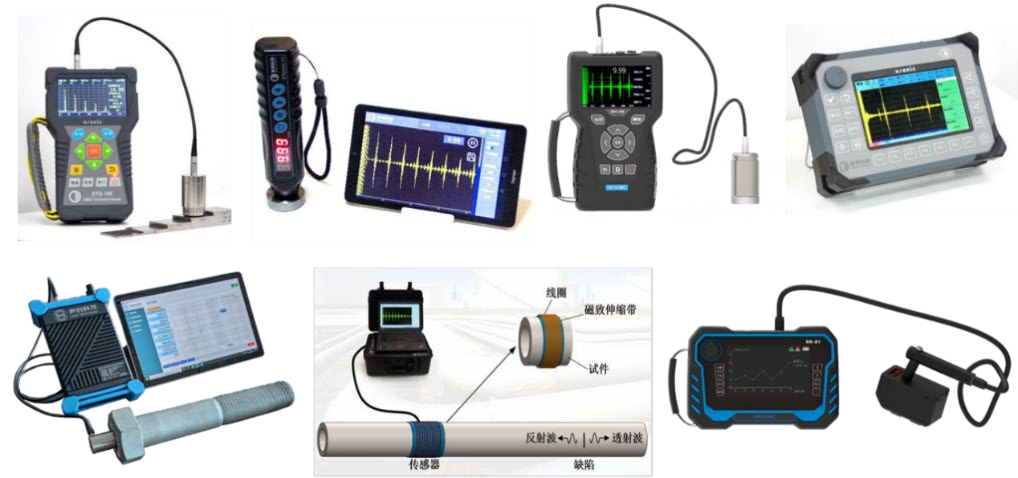

电磁超声无损检测设备
