电动多功能病床

先进制造与自动化

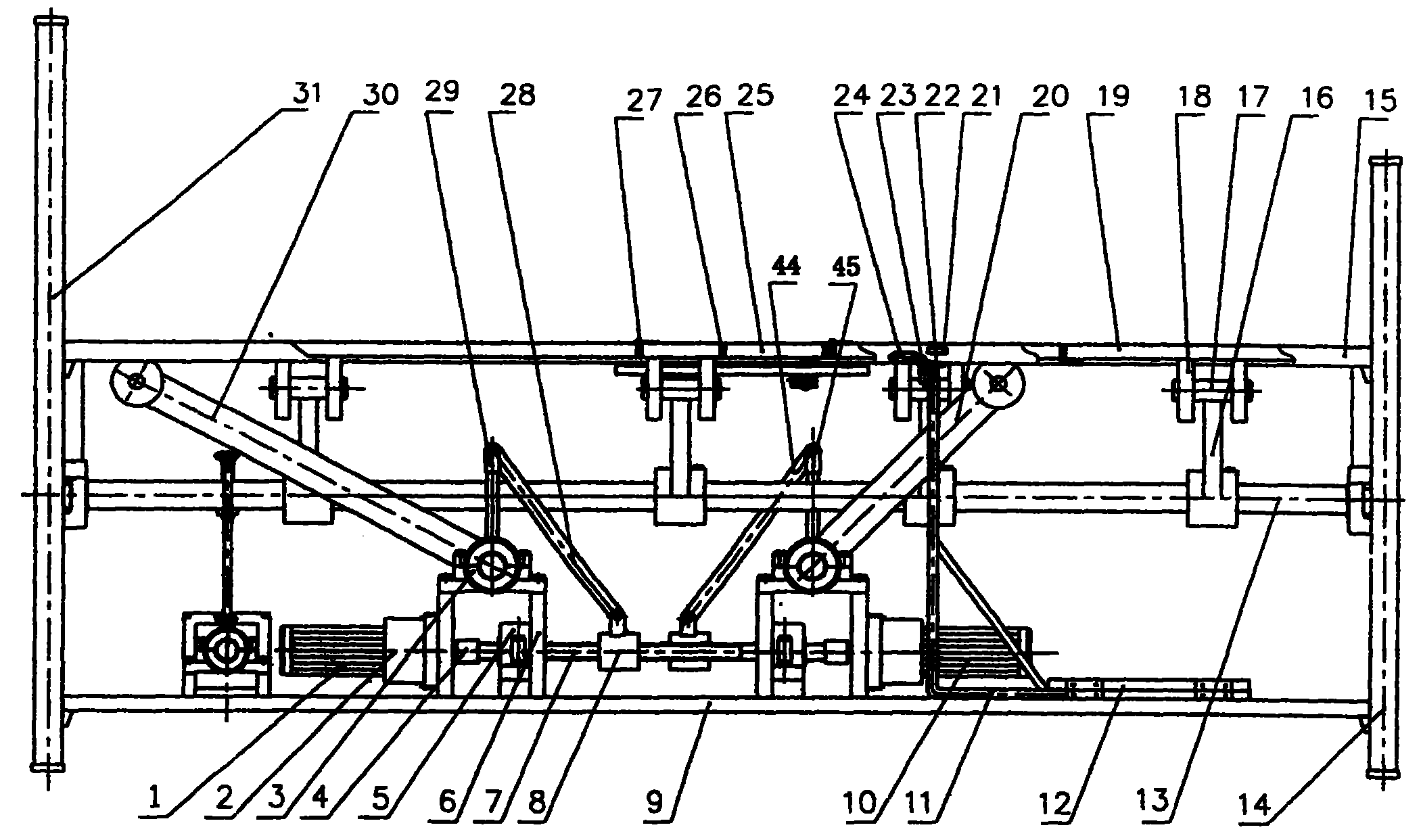

中试阶段/n该病床具有五大功能，即可帮助病人坐起、屈膝和翻身，并靠卧在任意舒适的角度（由病人自己点动控制），帮助病人在病床上排便（打开活门）和进餐（折叠餐桌）。每种功能分别由独立的单向交流电机驱动（可正反转），通过自锁和互锁的控制方案，可使各功能协调运动。病人平躺时床板搁在床架上，安全可靠。实现坐起、曲膝和翻身功能时，床板相应部分被床下的多个转臂推动而抬起，转臂轴由螺旋连杆组合机构驱动，传动角接近90°。转臂与床板可接触也可分离，避免了各传动件的干涉现象及各功能间的传动矛盾。排便活门由两块可左右移动

产业化应用

ZL200620098195.9
