一种硅光子晶体波导器件的飞秒激光制备系统及方法

先进制造与自动化

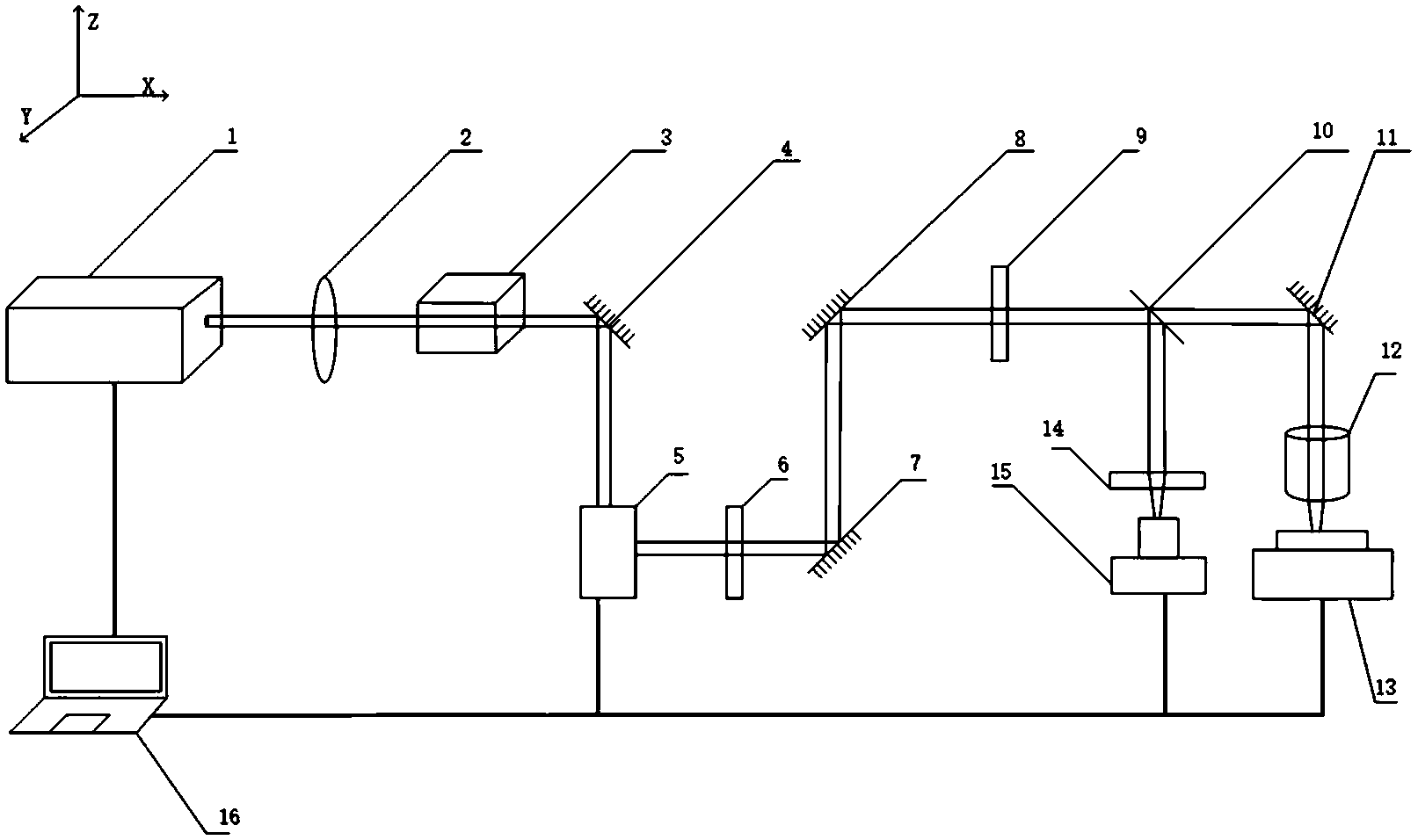

本发明公开了一种硅光子晶体波导器件的飞秒激光制备系统及方法，系统包括飞秒激光器、多级半波片、偏振分光棱镜、第一反射镜、空间光调制器、第一透镜、第二反射镜、第三反射镜、第二透镜、电动翻转镜、第四反射镜、高倍物镜、三维加工平台、第三透镜、CCD相机、计算机；由飞秒激光器输出的激光通过多级半波片和偏振分光棱镜，经过反射镜射入空间光调制器；用计算机将加工方案生成全息图，加载到空间光调制器；光束经调制后通过第一透镜、第二反射镜、第三反射镜、第二透镜、第四反射镜，再经过高倍物镜聚焦到硅基片上，通过输入到计算机内的程序控制三维加工平台移动，完成加工任务。本发明加工步骤简易，加工精度高，加工速度快，加工成本低。
