不锈钢管列置双TIG电弧高效低能耗焊接生产技术

广泛应用于汽车、锅炉及装备制造等行业的不锈钢焊管是我国钢铁行业重点发展的高端不锈钢精品深加工产品，其由钢带卷制成管而由钨极氩弧焊接（TIG）而成，但在高速焊接生产过程中会出现咬边和驼峰焊道成形缺陷，成为不锈钢管高效焊接生产的技术“瓶颈”和行业技术发展的堵点、难点。基于此，通过研究揭示不锈钢管TIG焊接生产提速后出现的咬边、驼峰焊道表面成形缺陷形成机理，提出利用辅助TIG电弧对熔池进行热力联合调控抑制高速TIG焊接过程中咬边和驼峰焊道的形成，发明了列置双TIG电弧（Tandem TIG）高效低能耗焊接工艺，将咬边和驼峰焊道缺陷防止在萌芽状态；与单TIG焊相比，焊接速度提高1倍以上，能耗降低20%以上，很好地解决了焊接高质量和高效率难平衡的问题；开发了钨极烧蚀在线监测系统和不锈钢管在线固溶热处理系统，实现了不锈钢管高效、低能耗、低成本焊接生产，提升了不锈钢焊管行业技术水平。在此基础上，基于相同热力调控理念开发了TIG电弧辅助MIG/MAG电弧高速焊接工艺，焊接速度提高75%。项目累计授权发明专利5件，制定团体标准2项，工信部认定节能技术1项，获中国专利优秀奖等科技奖励6项。项目成果推动和引领不锈钢焊管生产向高效、低能耗方向发展，具有显著的技术优势和应用前景。

（a）工艺原理

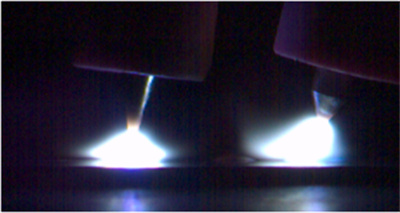

（b）列置双TIG电弧和熔池图像

图1 列置双TIG电弧高速焊接工艺原理

（c）铁素体不锈钢焊管

（d）奥氏体不锈钢焊管

图2 不锈钢管列置双TIG电弧高速焊接生产

图3 钨极烧损在线监测系统

图4 奥氏体不锈钢管高速焊接生产过程中在线固溶热处理工艺流程
